鵝卵石生產線配置發布日期:2013-12-16 瀏覽次數:0次
工藝流程:該生產線配置適用于原礦尺寸在100mm以下,該生產線成品砂規格在8mm以下。加配振動篩可篩分多種規格出料,產量為鵝卵石(硬度7-8級)的實際產量。
鏟車將鵝卵石原礦送入畢條料倉,對大塊物料進行初選,初選后的小料由皮帶機輸送至細型顎式破碎機進行細碎,細碎后的石料經皮帶機輸送至振動篩進行篩分,大塊物料返回顎破重破,3mm以下、3-5mm、5-8mm復合成品要求的粒度由不同皮帶機分布輸送至成品料堆。中間物料由皮帶輸送機輸送至制砂機,進行細碎制砂。細碎后的物料由皮帶機輸送至振動篩進行篩選。對于砂子含粉量要求嚴格的可在細砂后面加配洗砂機,洗砂機排放的污水可再經細砂回收機進行回收,一方面減少環境污染,另一方面可提高制砂產量。

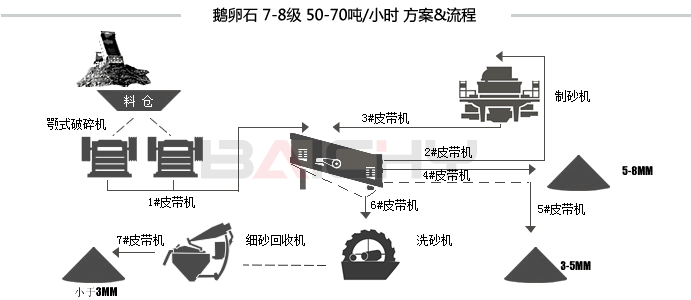

溫馨提示:
1、該流程圖片為示意圖,具體請參照實物;
2、該流程圖實線代表用皮帶機連接,虛線代表物料直接落入。
3、箭頭指向處為入料口,箭頭尾部為出料口;
4、配線設備可根據不同規格物料進行設備型號調整和流程順序調整。
該生產線配套設備及參數規格
| 配 置 清 單 | |||||||
|---|---|---|---|---|---|---|---|
| 設 備 | 型 號 | 數量 | 單機功率 | ||||
| 細型顎式破碎機 | PEX250×1200 | 2臺 | 37 | ||||
| 制砂機 | VSI9526 | 1臺 | 2×132 | ||||
| 礦用圓振篩 | 4YK1848 | 1臺 | 22 | ||||
| 洗砂機器 | XSD3016 | 1臺 | 15 | ||||
| 細砂回收機 | HX22-30 | 1臺 | 11 | ||||
| 皮帶輸送機 | B650寬 | 1條 | 5.5 | ||||
| 皮帶輸送機 | B600寬 | 7條 | 4 | ||||
| 集中電控 | 1臺 | ||||||
| 合計:419.5 | |||||||
