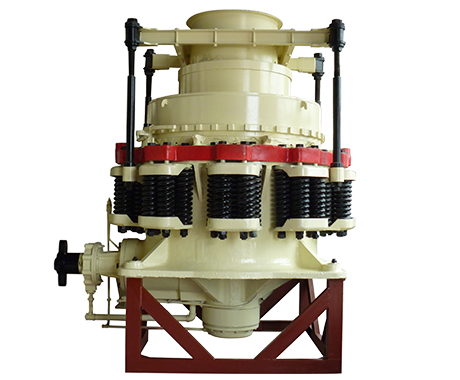

PY系列彈簧圓錐破碎機是較早的一種圓錐破碎機，該機是在老式圓錐破碎機的基礎上研發改進的一種新型破碎機。主要用于二級中碎和三級細碎，該機保險系統采用彈簧過載保護，干油（或水）密封形式，用戶可根據礦石用途選擇PYB標準式、PYD短頭型、PYZ中型破碎腔型。
工作原理
彈簧式圓錐破碎機工作時，由電動機通過三角帶、大帶輪、傳動軸、小錐齒輪、大錐齒輪帶動偏心套旋轉，破碎圓錐軸心線在偏心軸套的迫動下做旋轉擺動，使得破碎壁表面時而靠近又時而離開軋臼壁的表面，從而使物料在定錐與動錐組成的環形破碎腔內不斷地受到沖擊、擠壓和彎曲而破碎。經過多次擠壓、沖擊和彎曲后，物料破碎至要求粒度，經下部排出。
性能特點
一進出料無阻礙動錐連續轉動，物料的破碎過程和卸料過程沿工作表面交替連續進行，生產率高。
二大破碎比 低耗能物料夾在兩錐體之間，受到擠壓、彎曲和剪切作用，破碎較容易，動力消耗較低。
三成品粒度好產品料度較均勻，呈立方體形狀，動錐工作表面的磨損也較均勻。
四成品粒度均勻動錐和定錐都是正置，動錐擺動時，動錐與定錐之間有一段間隙相等的平行帶，使成品料度均勻。
五特殊密封方式采用干油或者水兩種密封方式,使灰塵雜質無法進入機體內，從而保證了潤清油的清潔，延長了滑動軸承、推力球軸承的使用壽命，使得機器運轉可靠。
技術參數
| 型號 | 破碎錐直徑(mm) | 最?給料尺?(mm) | 出料?范圍(mm) | ?產能?(t/h) | 功率(kw) | 外形尺寸 (mm) |
|---|---|---|---|---|---|---|
| PYB-600 | 600 | 66 | 12-25 | 15-25 | 30 | 1740X1225X1940 |
| PYD-600 | 600 | 36 | 3-13 | 5-23 | 30 | 1740X1225X1940 |
| PYB-900 | 900 | 115 | 15-50 | 50-90 | 55 | 1990X1640X2380 |
| PYZ-900 | 900 | 60 | 5-20 | 20-65 | 55 | 1990X1640X2380 |
| PYD-900 | 900 | 40 | 3-13 | 15-50 | 55 | 1990X1640X2380 |
| PYB-1200 | 1200 | 145 | 20-50 | 110-200 | 110 | 2805X2300X2980 |
| PYZ-1200 | 1200 | 100 | 8-26 | 50-150 | 110 | 2805X2300X2980 |
| PYD-1200 | 1200 | 50 | 3-15 | 18-105 | 110 | 2805X2300X2980 |
| PYB-1750 | 1750 | 215 | 25-60 | 280-480 | 155-160 | 3610X2950X4185 |
| PYZ-1750 | 1750 | 185 | 10-30 | 115-230 | 155-160 | 3610X2950X4185 |
| PYD-1750 | 1750 | 85 | 5-15 | 75-230 | 155-160 | 3610X2950X4185 |
| PYB-2200 | 2200 | 300 | 30-60 | 590-1000 | 260-280 | 4790X3430X5080 |
| PYZ-2200 | 2200 | 230 | 10-30 | 200-580 | 260-280 | 4790X3430X5080 |
| PYD-2200 | 2200 | 110 | 5-16 | 120-370 | 260-280 | 4790X3430X5080 |
