煤矸石砂石生產線配置發布日期:2014-01-21 瀏覽次數：0次
工藝流程：該生產線配置適用于原礦尺寸在200mm以下，該生產線成品砂規格在20mm以下。加配振動篩可篩分多種規格出料，產量為煤矸石（硬度3-6級）的實際產量。

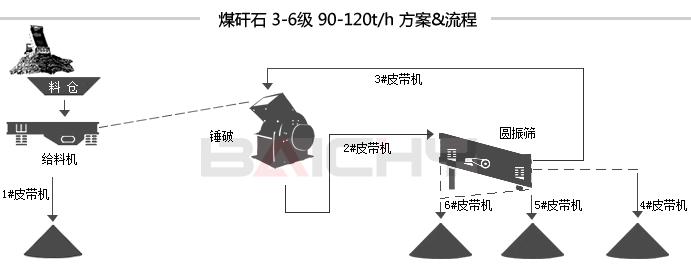

煤矸石通過自卸車將小于200mm的石料送入振動給料機，振動給料機把石料均勻的送入錘式破碎機進行粉碎，粉碎后的石料經皮帶機輸送至振動篩進行篩分，大塊物料返回錘式破碎機重破，剩余細料根據篩孔規格分為粗、中、細三種規格。
溫馨提示：
1、該流程圖片為示意圖，具體請參照實物；
2、該流程圖實線代表用皮帶機連接，虛線代表物料直接落入。
3、箭頭指向處為入料口，箭頭尾部為出料口；
4、配線設備可根據不同規格物料進行設備型號調整和流程順序調整。
該生產線配套設備及參數規格
| 配 置 清 單 | |||||||
|---|---|---|---|---|---|---|---|
| 設 備 | 型 號 | 數量 | 單機功率 | ||||
| 振動給料機 | ZSW300×85 | 1臺 | 7.5 | ||||
| 錘破 | PC1200×1200 | 1臺 | 180 | ||||
| 圓振篩 | 3YK1860 | 1臺 | 22 | ||||
| 皮帶輸送機 | B650寬 | 1條 | 5.5 | ||||
| 皮帶輸送機 | B600寬 | 3條 | 4 | ||||
| 集中電控 | 1臺 | ||||||
| 合計：219 | |||||||
